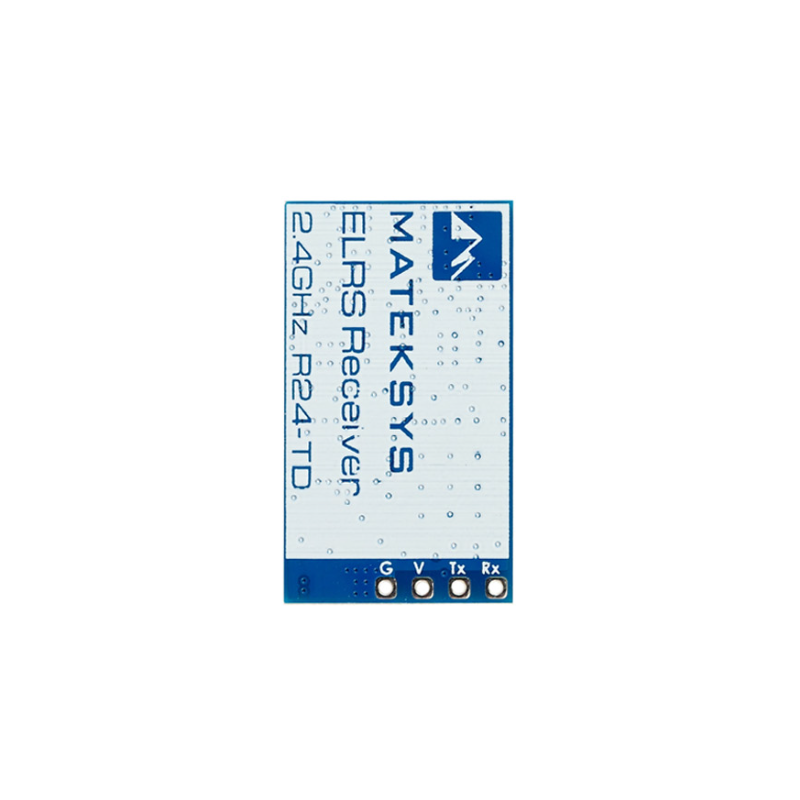

Récepteur ELRS True Diversity R24-TD - Matek

Caractéristiques

• ESP32-PICO-D4, SX1281, firmware ExpressLRS
• PA/LNA : AT2401C
• Fréquence RF : 2,4 GHz ISM
• Puissance de télémétrie : 20 dBm (100 mW)
• True Diversity
• Protocole récepteur : CRSF
• Connecteur d'antenne : IPEX MHF-1
• Alimentation : 4-13 V DC "V" Pad
• Dissipation de puissance : 100 mA ~ 170 mA @ 5 V IN
• Taille PCB : 28*16mm
• Poids : 4 g avec antenne

LED RGB

• [Effet "arc-en-ciel"], Démarrage
• [Clignotement vert], mode de mise à jour Web activé
• [Clignotement lent 500 ms marche/arrêt], en attente de connexion depuis l'émetteur
• [Rouge clignotant 100 ms marche/arrêt], puce radio non détectée
• [Orange double clignotement puis pause], mode liaison activé
• [Triple clignotement orange puis pause], connecté à l'émetteur mais configuration incompatible avec le modèle
• [Couleur unie connecté à un émetteur], la couleur indique le débit des paquets
• En mode Boot, la LED RGB ne s’allume pas.

Inclus

• 1x Récepteur R42-TD
• 2x Antenne IPEX MHF1 15cm
