Power Module PM12S-3 - Matek

Caractéristiques

• Large plage d'entrée de fonctionnement de 9 V à 55 V avec protection TVS
• 3x régulateurs de tension abaisseurs indépendants
• BEC Vx, options de sortie 5.2V / 6V / 8V. prend en charge le courant de sortie continu jusqu'à 15 A, burst jusqu'à 25 A.
• BEC 5V (Fixe), 4A continu
• BEC 12V (Fixe), 4A continu
• Diviseur de tension 1K:20K intégré (Volt = 1/21 tension d'entrée)
• Pad de passage du signal du capteur de courant
• Taille et poids : 61 x 40 x 15 mm, 53 g

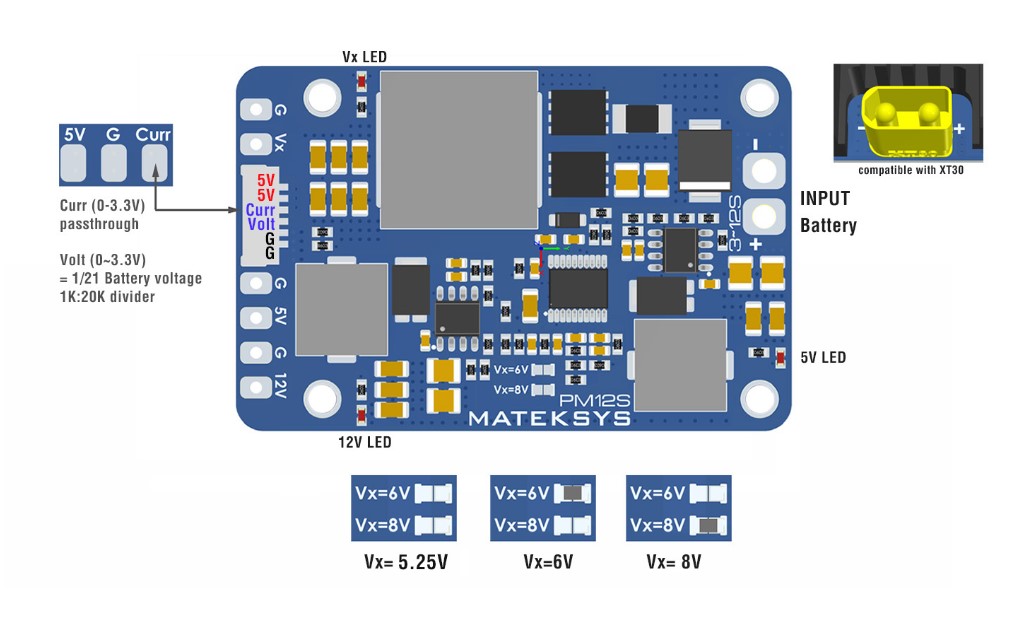

BEC Vx

• Options de tension de sortie 5.25V / 6V / 8V.
• Tolérance de tension de sortie 1,5 %
• Régulateur abaisseur (ou abaisseur) à commutation synchrone avec des rendements typiques de 90 % à 96 %
• Prend en charge le courant de sortie continu typique jusqu'à 15 A, burst jusqu'à 25 A.
• Ondulation de sortie 32 mV (VIN = 50 V, sortie 5,25 V à 15 A), 43 mV (VIN = 50 V, sortie à 5 A)
• Courant de veille : 10 ~ 20 mA
• Protection de tension d'entrée inversée : non
• Arrêt thermique
• Tolérance aux courts-circuits de sortie (2 secondes)
• Protection contre les surintensités et auto-récupération
• Conseil : une tension d'entrée >= 15 V est requise pour un courant de sortie continu de 15 A

BEC 5V

• Tension de sortie 5,2 V, tolérance 1,5 %
• Prend en charge le courant de sortie continu jusqu'à 4 A, burst de 6 A
• Ondulation de sortie 20mV (VIN=24V, Sortie @ 5A), 50mV (VIN=50V, Sortie @ 5A)
• Protection de tension d'entrée inversée : non
• Arrêt thermique
• Tolérance aux courts-circuits de sortie (2 secondes)
• Protection contre les surintensités et auto-récupération

BEC 12V

• Tension de sortie 12V, tolérance 1,5%
• Prend en charge le courant de sortie continu jusqu'à 4 A, burst de 6 A
• Ondulation de sortie 18mV (VIN=24V, Sortie @ 5A), 32mV (VIN=50V, Sortie @ 5A)
• Protection de tension d'entrée inversée : non
• Arrêt thermique
• Tolérance aux courts-circuits de sortie (2 secondes)
• Protection contre les surintensités et auto-récupération
• Conseil : une tension d'entrée >= 13 V est requise pour une sortie 12 V stable

Inclus

• 1x PM12S-3
• 1x Condensateur Low ESR ZLJ 63v 390uf

Conseil : si la tension d'entrée est bruyante, le condensateur doit être soudé aux pads d'entrée
