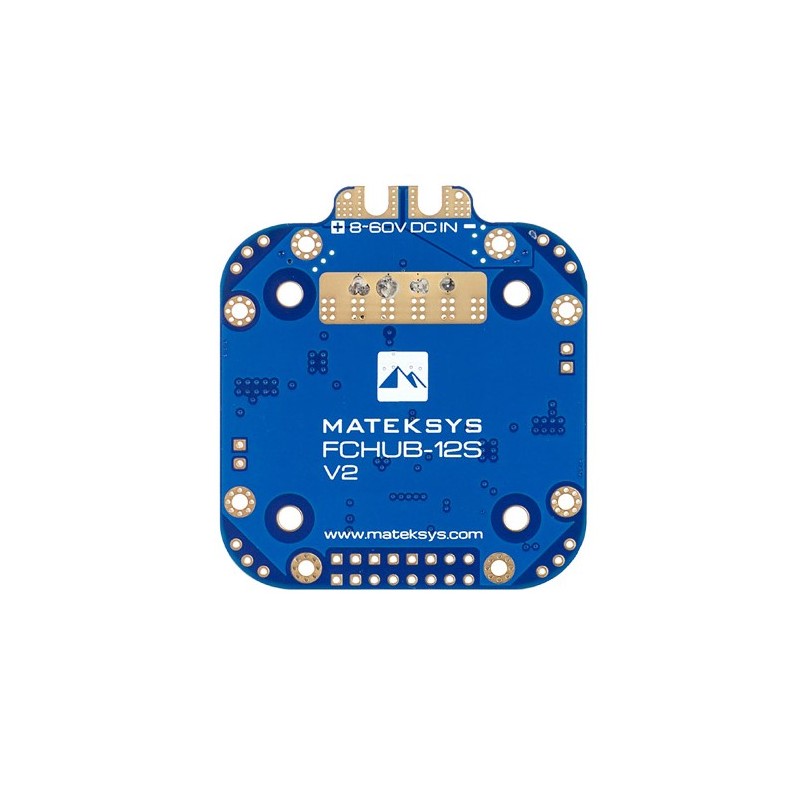

PDB

• Gamme de tension d'entrée: 8 ~ 60V (3 ~ 12S LiPo)
• 4x70A cont, 4x110A rafale
• 4x pads ESC / signal / télémétrie
• capteur de courant : 440A, 3,3V ADC, échelle 75
• 2x indicateurs LED pour 5V, 12V
• Diviseur de tension 1K:20K intégré

Connecteur JST-SH 8pin

• Pad "V": tension 12V ou VBat sélectionnable
• G : GND
• Curr : signal du capteur de courant
• TLM : pour la télémétrie ESC BlHeli32
• S1~S4 : signal ESC

Sortie BEC 5V (pad 5V)

• Tension: 5,0 +/- 0,1 VDC
• Courant continu 5 Amps, Max.6A
• Tolérance aux courts-circuits (2 secondes)
• Protection contre les surintensités et auto-récupération

Sortie BEC 12V (pad 12V)

• Tension: 12,0 +/- 0,2VDC (tension d'entrée> = 12V)
• Courant continu 4 Amps, Max.5A
• Tension d'entrée <12V, tension de sortie = tension d'entrée
• Il y a probablement un son audible dans l'inducteur BEC12V lorsque la tension d'entrée <12V
• Tolérance aux courts-circuits (2 secondes)
• Protection contre les surintensités et auto-récupération

Sortie 12V commutable (pad SW12V)

• 12V ON / OFF peut être commuté via PINIO
• Support constant 2A
• Peut être utilisé pour alimenter VTX, LED, etc.

Sortie BEC 3.3V

• Régulateur linéaire
• Courant continu: 500mA

Caractéristiques

• Montage: 30,5 x 30,5 mm, 3 mm
• Dimensions: 55 x 50 x 6 mm
• Poids: 21g

Télécharger

• Manuel V2
