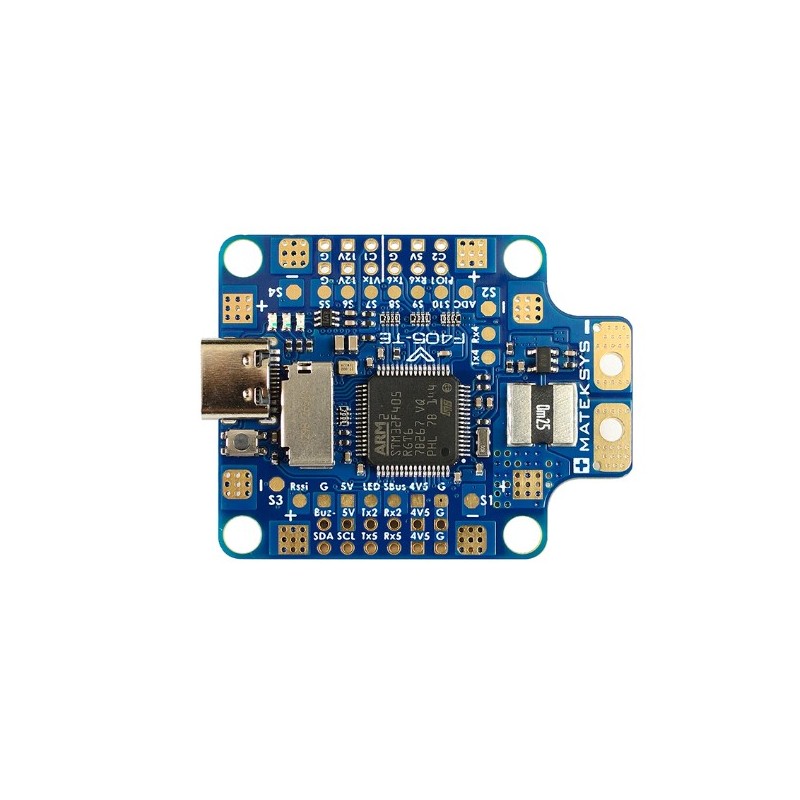

Contrôleur de Vol F405-TE - Matek

Caractéristiques

• MCU: 168 MHz STM32F405RGT6
• IMU : ICM42688-P (SPI)
• Baro: SPL06-001 (I2C)
• OSD : AT7456E (SPI)
• Blackbox : emplacement MicroSD (SPI)
• 6x UART, 1x option Softserial_Tx (INAV/BF)
• 11x sorties PWM (8x Dshot compatible avec BF/ArduPilot)
• 1x I2C
• 4x ADC (VBAT, courant, RSSI, vitesse)
• 1x PINIO de rechange
• 4x pads d'alimentation/signal ESC individuels
• 1x groupe de pads G/S1/S2/S3/S4 pour signal ESC 4 en 1/GND
• Onduleur intégré sur UART2-RX pour entrée SBUS
• Entrée dual caméra commutable

PDB

• Entrée : 9~36V (LiPo 3~8S)
• APB : 4x 35A (Max.4x 50A)
• BEC : 5 V 1,5 A
• BEC : 12V 2A
• LDO 3,3 V : 200 mA
• Capteur de courant : 220 A, 3,3 V ADC (échelle INAV/BF 150, ArduPilot 66,7 A/V)
• Diviseur de tension de batterie 1K:20K (échelle INAV 2100, échelle BF 210, ArduPilot BATT_VOLT_MULT 21.0)

Firmware

• ArduPilot : MatekF405-TE
• INAV : MATEKF405TE_SD
• Vol bêta : MATEKF405TE_SD

Physique

• Montage : 30,5 x 30,5 mm, Φ4 mm avec gromemet Φ3 mm
• Dimensions : 36 x 46 mm
• Poids : 10g

Inclus

• 1x F405-TE
• 6x Grommet M4 vers M3
• 1x Rubycon ZLH 35V/470uF (low ESR)
