(V1.1 : nouveaux bras, nouveaux standoffs, nouveau vtx slider)

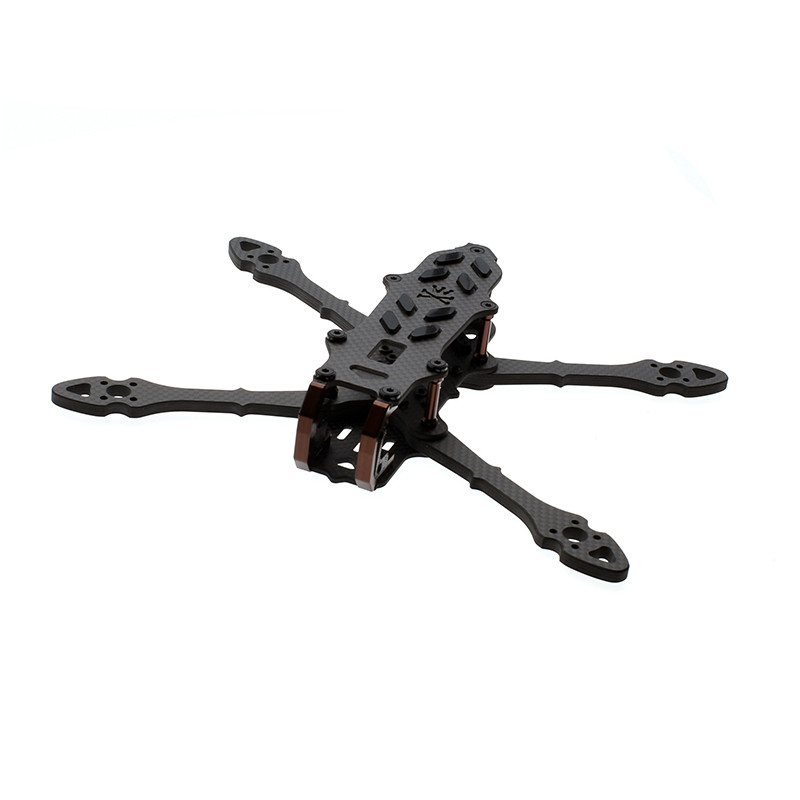

Voici la Piratframes Punch 5" Freestyle Frame.
Conçue, testée et approuvée par les pilotes de la team Pirat :
Pdevx, Auxplumes, Fcore, J-true et Fincky.
Nouvelle génération, nouvelle couleur. Le bronze foncé est le nouvel or.
Points forts
Une cage de montage en aluminium pour protéger votre caméra,
maintenue par des pièces en TPU pour éviter les vibrations et amortir les chocs.

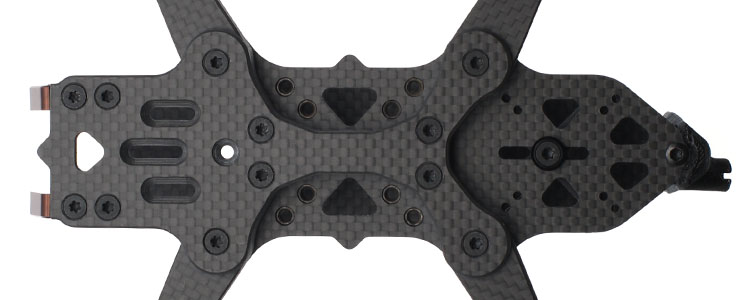

Un système de bras permettant un montage en configuration squished ou true X.
La position des bras raccourcit le tail et le nose du châssis pour le renforcer.
Le VTX Slider, un système vous permettant de choisir la position de votre VTX
pour gagner de la place, ainsi que de l'isoler du carbone.
De nombreux petits détails facilitent l'assemblage et l'entretien :
- Entretoises de 23mm.

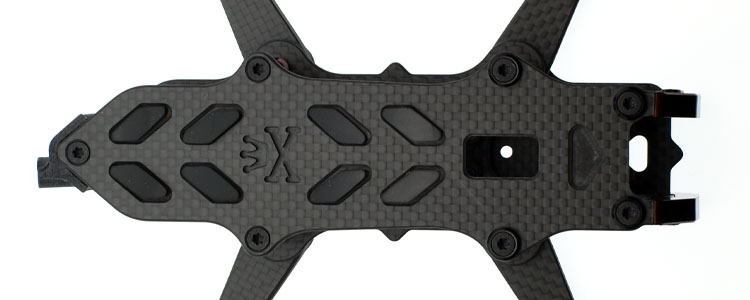

- Passage complet pour votre XT60 dans la top plate.
- Trous de fixation derrière la caméra pour attacher vos composants.
La Punch partage sa visserie et ses bras avec sa petite sœur nerveuse, la Shorty.
IN TORX WE TRUST !
Nos châssis sont fournis avec toutes les vis Torx.
Parce que depuis longtemps, nous croyons et vérifions que ce type d'empreinte
permet un meilleur serrage et s'use beaucoup moins vite.
Pour vous faciliter la vie, nous vous fournissons également les vis moteurs.
LIENS UTILES
Caractéristiques
- Montage de caméra : 20 mm ou moins
- Montage VTX : 25x25 / 20x20 / VTX Slider
- Hauteur de stack : moins de 23 mm
- Taille de stack : 30x30 / 20x20 mm
- Épaisseur des plaques : 2,5 mm
- Épaisseur des bras : 5,5 mm
- Montage moteur : 16x16 mm
- Géométrie des bras : Squished ou True X avec les mêmes bras.
- Empattement : 232 / 235 mm
Inclus
- Pièces en fibre de carbone chanfreinées
(bras de 5,5 mm / plaques de 2,5 mm) - Cage de caméra en aluminium et TPU
- VTX Slider (PA12 Nylon)
- Pad de batterie en caoutchouc
- Support d'antenne tubulaire
- Kit de visserie et entretoises
(acier 12.9, aluminium 7075, entièrement Torx) - Sangle de batterie
(240 mm / entièrement cousue / renforcée) - Mini-clé Torx
Avis clients
Super frame
frame excellente, rigide et bien conçue, parole de dessinateur indus ;). Facile a monter. Les bémols qui me font enlever une étoile : - penser a enlever les pressnuts inutilisée sous la stack - pensez a prendre les TPU DFR ou a en imprimer, très peu de tpu sont fournis - vis de stack fournies un poil courtes, le top serait des vis m3x25mm - chassis hyper compact, tout faire rentrer dedans a été un petit challenge, O3, condo, buzzer, rx crossfire avec son tpu. sinon une très belle frame, saine et cool a voler
Wow....
All good
Super frame , léger rigides vole super avec les entrailles d'un. NazgulF6D
