Manufacturer : Matek / Référence : H7A3-SLIM
Contrôleur de Vol H7A3-SLIM - Matek
Hors stock
60,75 €
Frais de port
à partir de 49e pour la France
Expédition le jour même
pour les commandes passées avant 15h30 (du lundi au vendredi)
Accessoires associés
Caractéristiques techniques
Le contrôleur de vol H7A3-SLIM de Matek est équipé d'un baromètre SPL06-001, d'un OSD AT7456E, de 6 UARTs et possède une sortie USB type C.
Firmware présent dans la FC d'origine ARDUPILOT MATEK 4.6
Caractéristiques

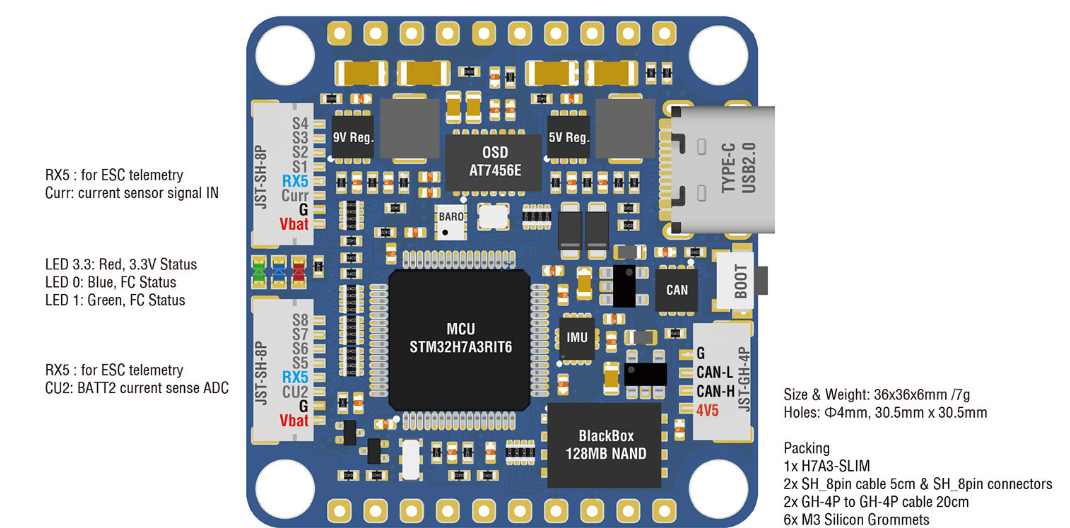

- MCU : STM32H7A3RIT6, Cortex-M7 280 MHz, 1,4 Mo de RAM, 2 Mo de mémoire Flash
- IMU : ICM42688P
- Baro : SPL06-001
- OSD : AT7456E
- Blackbox: 128 Mo de mémoire flash (NAND 1 Go)
- 6x Uarts (1,2,3,4, 5, 6) avec inversion intégrée.
- 11x sorties PWM
- 1x I2C
- 1x CAN
- 4x ADC (VBAT, courant, VB2, Cur2)
- 3x LED pour FC STATUS (bleu, rouge) et indicateur 3,3 V (rouge)
- USB Type-C (USB2.0)

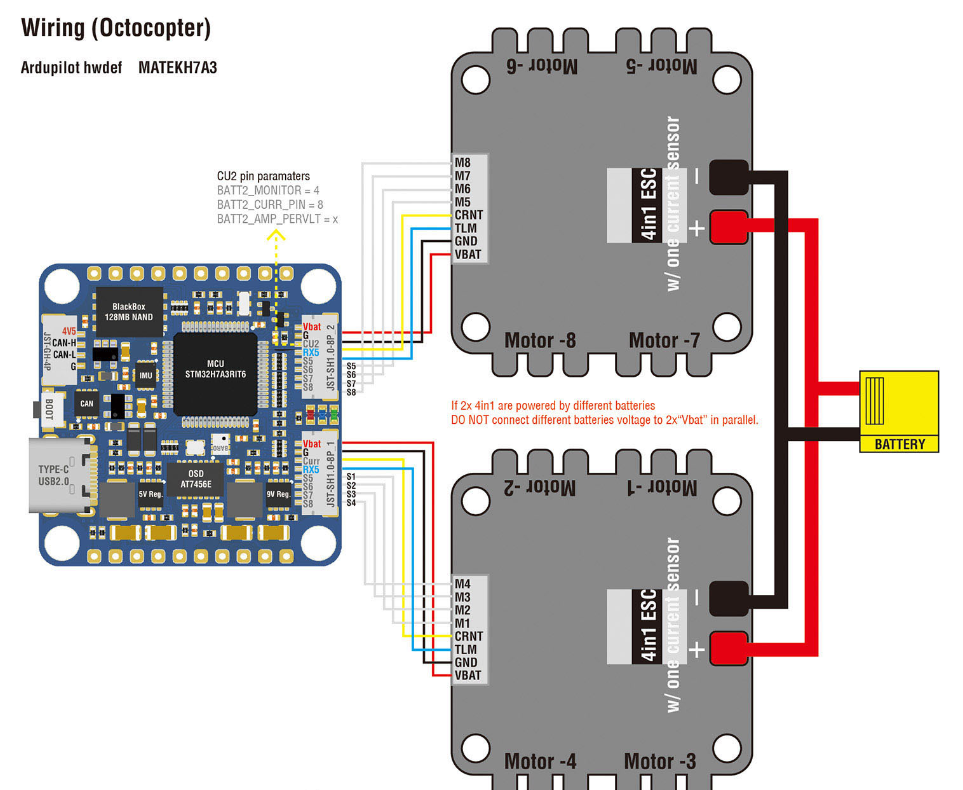

- 8x sorties PWM sur 2x connecteur JST-SH1.0_8pin pour 2x ESC 4en1
- 1x connecteur JST-GH1.25_4pin (5V/CAN-H/CAN-L/G)
- Sortie 9V ON/OFF commutable
- L'OSD vidéo numérique est pris en charge par n'importe quel UART de rechange
- Entrée Vbat : 6 ~ 36 V (LiPo 2 ~ 8 S)
- BEC : 5V 2A continu (Max.3A)
- BEC : 9V 2A continu (Max.3A)
- LDO 3,3 V : 200 mA maximum
- Aucun capteur de courant intégré
- Firmware FC : ArduPilot : MATEKH7A3 (4.6 ou nouveau)
- Le pad ADC VB2 prend en charge Max. 69 V (diviseur de tension : 1K:20K)
- Montage : 30,5 x 30,5 mm, Φ4 mm avec grommet Φ3 mm
- Dimensions : 36 x 36 x 5 mm
- Poids : 7g
Inclus
- 1x H7A3-SLIM
- 6x Grommet silicone M4 à M3
- 2x Câble JST-SH1.0_8 broches, connecteurs 5 cm et 8 broches
- 1x Câble JST-GH-4P vers JST-GH-4P pour port CAN, 20 cm
