Manufacturer : Matek / Référence : H743-MINI-V3

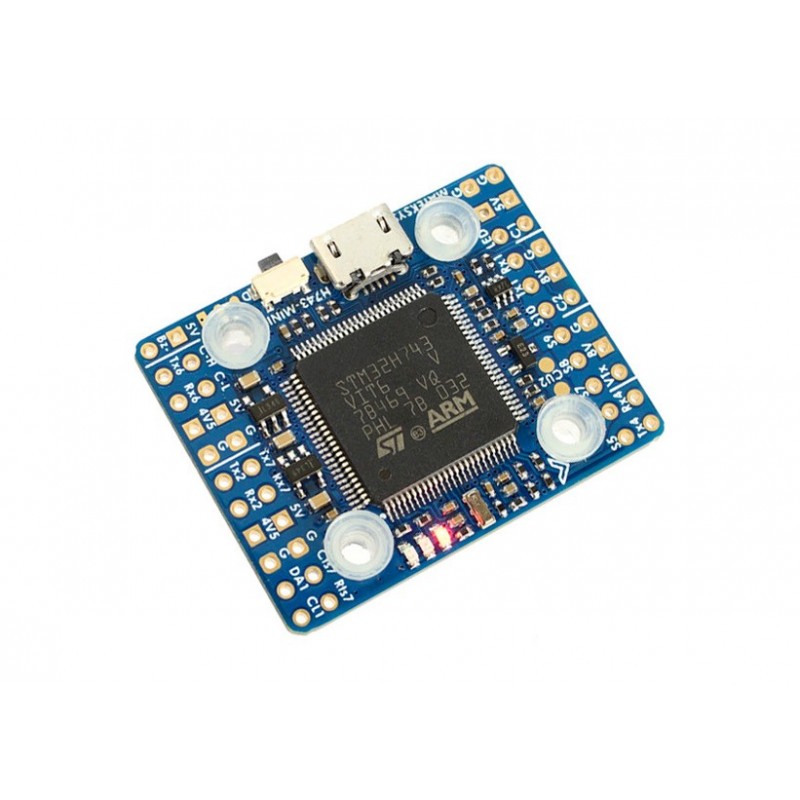

Contrôleur de Vol H743-MINI V3 - Matek
En stock
128,90 €
Frais de port
à partir de 49e pour la France
Expédition le jour même
pour les commandes passées avant 15h30 (du lundi au vendredi)
Accessoires associés
Caractéristiques techniques
La FC Matek H743-MINI est l'une des dernières carte de vol du marché FPV. Elle propose de nombreux emplacements pour tous vos périphériques et vous offrira de nombreuses options et styles de vol.
La troisième version de la board inclut un gyro ICM42688P.
Caractéristiques
- MCU: STM32H743VIT6, 480 MHz, 1 Mo de RAM, 2 Mo de mémoire flash
- IMU: ICM42688-P (SPI1) & ICM42605 (SPI4)
- Baro: Infineon DPS310 (I2C2)
- OSD: AT7456E (SPI2)
- Blackbox: prise de carte MicroSD (SDIO)
- 5.5x Uarts (1,2,4,6,7, Rx8)
- 11x sorties PWM (S1 ~ S10, LED)
- 2x I2C (pads I2C1 / DA1 CL1, pas de dérivation I2C2)
- 1x CAN (pads C-H, C-L)
- 5x ADC (VBAT, courant, RSSI, VB2, CU2)
- 3x LED pour FC STATUS (bleu, rouge) et indicateur 3.3V (rouge)
- 1x connecteur JST-SH1.0_8pin (Vbat / G / Curr / Rx8 / S1 / S2 / S3 / S4)
- Commutateur d'entrées double caméra
- Interrupteur marche / arrêt 8V
Puissance
- Entrée Vbat: 6.3 ~ 36V (2 ~ 8S LiPo)
- BEC: 5 V 1,5 A cont. (2 A max.)
- BEC: 8V 1.5A cont. (Max 2 A), sorties 8V stables lorsque Vbat> = 10V, sorties 8 V 80% de Vbat lorsque Vbat <10 V
- LDO 3,3 V: 200 mA
- Le pad VB2 prend en charge Max. 69V (diviseur de tension 1K: 20K)
- Puissance statique: 200mA @ 5V avec Betaflight, 150mA @ 5V avec ArduPilot
Firmware
- ArduPilot (ChiBiOS): MATEKH743
- BetaFlight: MATEKH743
- INAV: MATEKH743
Physique
- Montage: 20 x 20 mm / Φ3 mm avec grommets en silicone, 20 x 20 mm / Φ2 mm avec grommets en silicon et brass
- Dimensions: 36 x 28 x 6,5 mm
- Poids: 7g
Inclus
- 1x Contrôleur de vol H743-MINI V3
- 6x grommetss en silicone M4 à M3
- 6x brass grommets M3 à M2
- 1x câble JST-SH1.0_8pin, 5 cm
- 2x connecteurs JST-SH1.0_8pin
