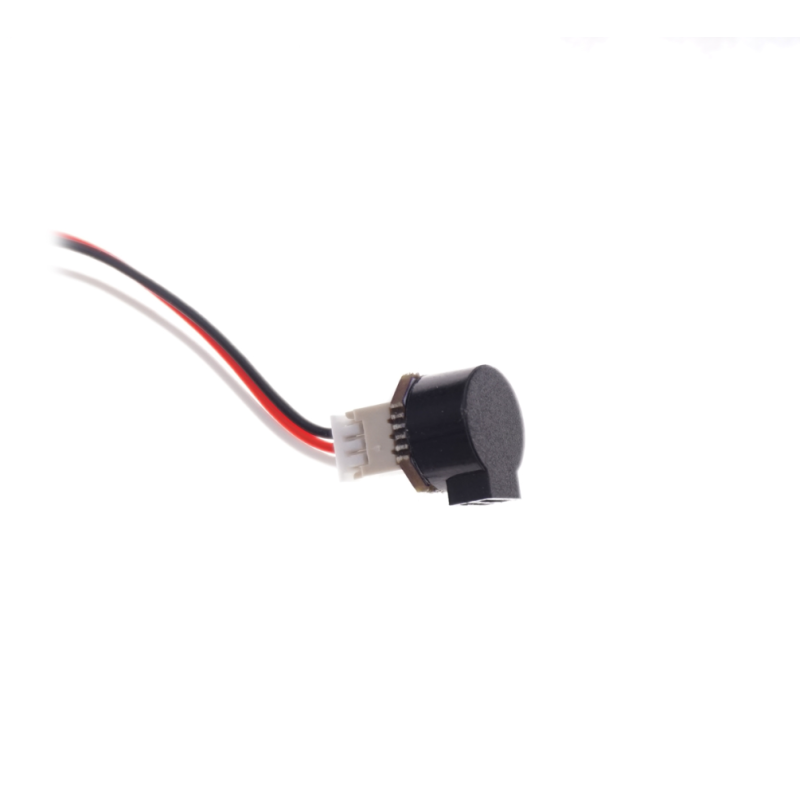

Buzzer avec Circuit de commande V2 - TuneRC

Doté d'un connecteur et de fils plus longs que son prédécesseur, la version V2 de ce buzzer vous permettra de le connecter à n'importe quel contrôleur de vol dès lors que ce dernier aura un port de disponible.

Comment connecter le Buzzer au Poly F405 2S-4S AIO？

• Il suffit de faire le câblage comme sur le schéma ci-dessous. Le mapping a déjà été fait dans Betaflight donc vous n'avez pas besoin de le faire dans le CLI.
• FC 5V - Fil rouge (3V-5V)
• FC GND - Fil noir (GND)
• FC BZ - Fil bleu (Signal)

Comment connecter le Buzzer à un contrôleur de vol qui possède un "Buzzer+" ou un "Buzzer-" ? Pads à souder ?

• Il vous suffit de connecter le buzzer au contrôleur de vol en suivant les instructions ci-dessous. Et vous n'avez pas besoin de faire le mapping dans Betaflight.
• FC "Buzzer+" - Fil rouge du buzzer (3V-5V)
• FC "GND"- Fil noir du buzzer (GND)
• FC "Buzzer-" - Fil Bleu du Buzzer (Signal)

Comment connecter le Buzzer à l'EZ F411 AIO et à d'autres contrôleurs de vol qui n'ont pas de Pads Buzzer ？

• Etape 1 : Soudez le fil de signal du buzzer (fil bleu) à n'importe quel port disponible/libre sur la FC. Par exemple, RX1 est la plupart du temps le port disponible sur l'EZ AIO. Vous pouvez donc connecter : FC RX1 avec le fil de signal du buzzer (fil bleu), FC 5V avec Buzzer 3V-5V (fil rouge), FC GND avec Buzzer GND (fil noir).
• Etape 2 : Dans Betaflight, entrez "resource" dans le CLI pour trouver le numéro de pin correspondant au port. Par exemple, le numéro de pin sur l'EZ correspondant à RX1 est A10.
• Etape 3 : Libérez le port disponible dans le CLI, puis définissez le pin correspondant comme beeper, et enfin entrez "save" dans le CLI. Par exemple, sur la carte EZ AIO, dans le CLI, entrez "resource serial_RX 1 NONE" , puis entrez "resource beeper 1 A10". Enfin, entrez "save" et vous avez terminé.
