Plaque de montage WhitenoiseFPV X pour TBS UNIFY / CROSSFIRE NANO
Caractéristiques techniques

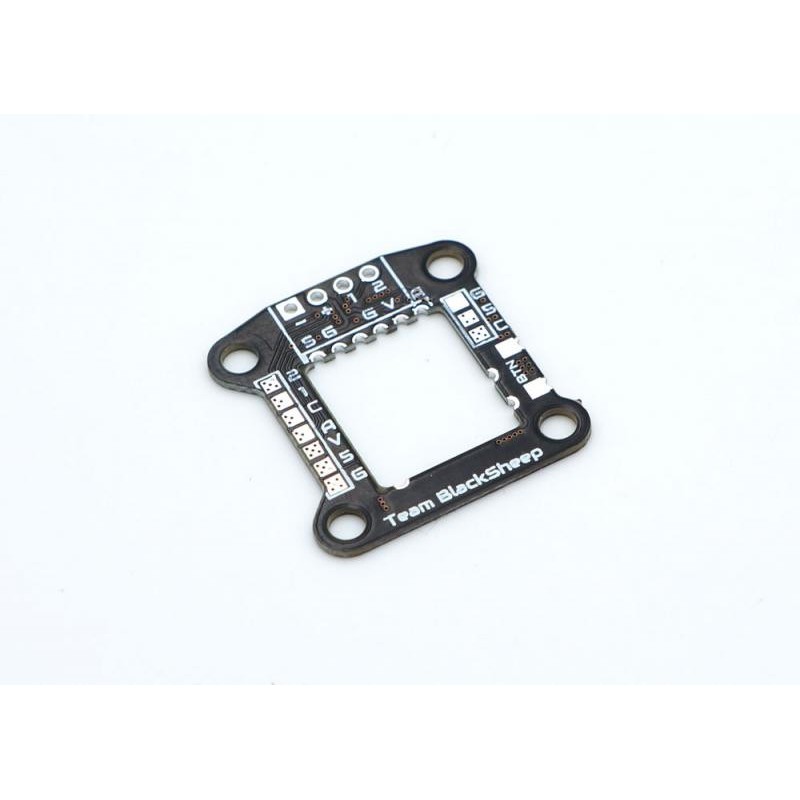

La carte Nano-Nano a été conçue pour vous permettre de monter votre TBS Unify Pro Nano VTX pour une solution d'empilage à faible encombrement et propre. Les pads vous permettent de souder votre Unify sur la carte de montage.
La carte Nano-Nano comprend des trous compatibles avec (mais non limité à) la plupart des récepteurs tels que le FrSky XM + et le TBS Crossfire Nano. Une fois que le VTX est soudé dans la découpe sur la carte, les pattes de sortie sur le côté permettent un accès complet à votre VTX.
Si votre caméra utilise 5 V pour la puissance, vous pouvez souder votre pigtail aux pads de caméra et permettre à la carte d'agir comme un passage à travers. Une fois votre VTX, votre appareil photo et votre récepteur installés, le pad 5V de la carte alimentera tous vos composants.
Il y a également deux pads situés sur le côté de la carte pour souder le bouton fourni avec votre Unify Nano. Le bouton peut être soudé face dessus, côté face, ou avec des fils pour permettre l'accès au VTX de n'importe où.
Remarque : Si votre récepteur nécessite 3V, vous devrez tirer le courant d'un autre endroit. Ne pas souder dans l'en-tête 5V si votre récepteur n'est pas compatible. Vous pouvez utiliser les autres trous métallisés (1, 2 et la masse) pour votre récepteur.
Note : TBS Unify Pro Nano vendu séparement.
Caractéristiques
- Prise en charge du transmetteur vidéo Unify Pro Nano de TBS
- 4 trous traversants plaqués pour le montage des récepteurs
- Pads pour pigtail d'appareil photo
- Plaquettes supérieures ou latérales pour bouton VTX
- 20mm x 20mm motif de trous
- 27mm x 26mm dimensions
