Combo PYRODRONE F4 RACE + PYRO32F3-45A "V2"

-5%

91,80 €

87,21 €

  • Frais de ports offert à partir de 49€ pour la France

  • Expedition le jour même pour les commandes passées avant 15h30 (du lundi au vendredi)

Contenu du pack

Veuillez vérifier ci-dessous les astuces et les paramètres de Betaflight.

MPU6000 Gyro STM32F405 CPU @ 168mhz, can be overclocked
2-6S direct battery input
3.3V 100ma, 5V 2A BEC
5V and Vbat Camera Power
Built in configurable Betaflight OSD
Flat bottom PCB for SUPER CLEAN builds
36x36 PCB with 30.5x30.5 mounting holes
6 UARTS.
UART1 (INVERTER FOR SBUS),
UART2 (FREE),
UART3 (INVERTED TELEMETRY), use CLI command : Set tlm_halfduplex=off UART4 (Free),
UART5 (Smart Audio)
UART6 (Free)

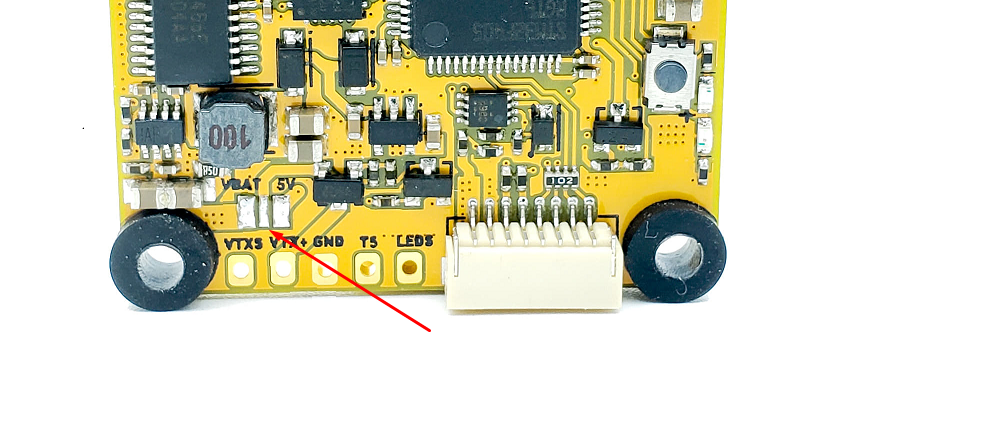

Le contrôleur de vol Pyrodrone F4 RACE peut alimenter des émetteurs vidéo via HV VBAT ou 5V.

Assurez-vous de sélectionner la bonne sélection pour votre VTX.

Si vous souhaitez utiliser la fonction de VTX PIT Mode, tapez ce qui suit dans la ligne de commande de la CLI:


resource pinio 1 A15 (Hit Enter)
Set pinio_box = 39 (Hit Enter)
Save (Hit Enter)
Assign a switch to the VTX PIT option in Betaflight MODES tab.
Si le VTX PIT Mode n’est PAS nécessaire, il vous suffit de souder votre VTX et de voler! (pas de paramètres supplémentaires nécessaires)

Si vous souhaitez souder la TBS UNIFY 5V directement sur la FC, voici quelques conseils pour vous.


L'utilisation de la fonction de montage direct TBS signifie que vous devez retourner la carte avec le port USB à gauche du drone. Alors souvenez-vous de changer l'orientation de la carte dans l'onglet de configuration de Betaflight.

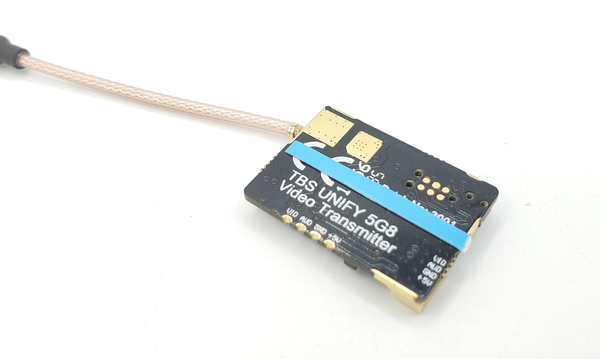

Le VTX et le tableau ont tous deux des "tampons d'ancrage" des deux côtés du VTX, mais nous ne recommandons pas d'utiliser tous ces points d'ancrage pour faciliter la maintenance future au cas où vous auriez à retirer le VTX. Voici ce que nous recommandons. Utilisez un morceau très fin de ruban adhésif double face fourni dans l’emballage du TBS UNIFY V3 et appliquez-le sur le VTX comme indiqué dans l’illustration ci-dessous. Cela fonctionnera comme une fenêtre de montage pour que vous puissiez aligner et souder les 4 points.

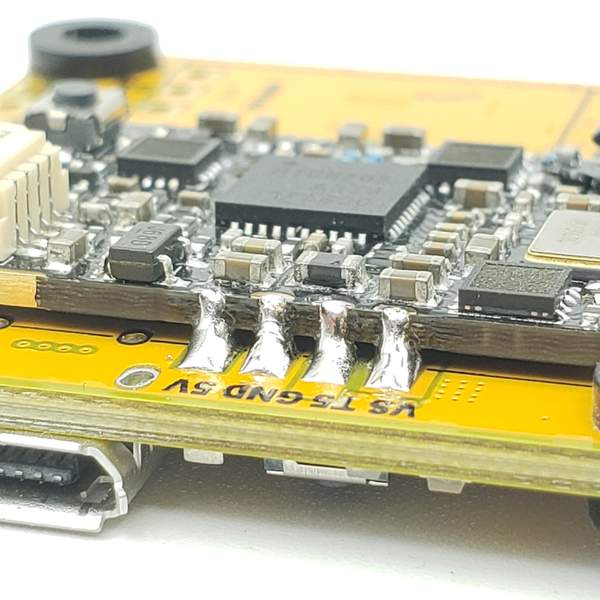

Lorsque vous collez le VTX au tableau, assurez-vous que les 4 points du VTX (VID-AUD-GND-5V) sont alignés avec les 4 pads du contrôleur de vol. Une fois aligné souder les 4 points.

Il est maintenant temps de souder votre récepteur.
La carte est prévue pour TBS NANO RX car les trous s’alignent parfaitement avec le Nano RX, mais vous pouvez vraiment utiliser n’importe quel RX et choisir simplement le type de récepteur approprié dans la page de configuration de Betaflight. Notre façon préférée de monter le RX est d'utiliser des fils de silicone plutôt qu'une soudure directe, encore une fois pour faciliter la maintenance future. Comme ci-dessous:

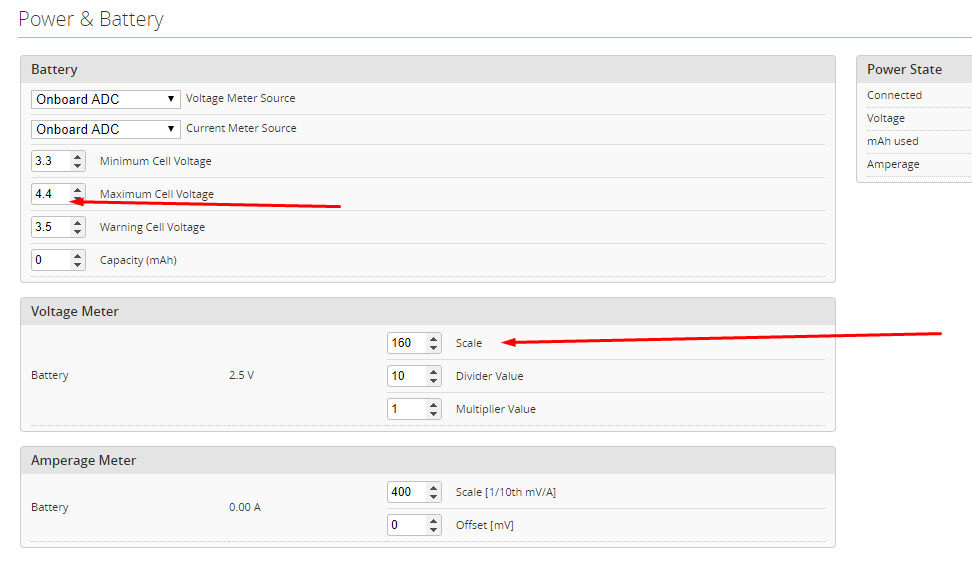

Pour que la tension soit correcte, changez la valeur de l'échelle de tension à 160
Si vous chargez vos batteries à plus de 4,20V par cellule, n'oubliez pas de régler la tension maximale de la cellule sur 4,4, sinon la tension moyenne de la cellule sera lue de manière erronée sur votre affichage à l'écran.
Fiche technique
Taille30x30
ProcesseurF4

** N'oubliez pas de régler votre échelle d'ampérage sur 78 dans Betaflight pour obtenir des lectures précises de l'amplificateur **

Caractéristiques

  • 32bit ESC avec le firmware BLHELI32
  • Tension3-6S lipo
  • Entrée PWM, Prise en charge de la télémétrie
  • Voltage output (VBAT)
  • BEC : Non
  • Supporte oneshot / Multishot / Dshot PWM
  • Trous de montage 30.5x30.5mm
  • F3 MCU, 2x plus rapide que la F051
  • Cap supplémentaire nécessaire pour une utilisation à forte intensité (6S)
  • Dissipateur de chaleur en Aluminum
  • LC Filter

Inclus

  • 1 x PYRO32F3-45A "V2" 4in1 F3 32bit BLHELI ESC 4x45A
  • 4 x Soft mount grommets
  • 1 x Wire Harness (Plug N Play with Pyrodrone F4 OSD)
  • 1 x 10cm 16AWG câbles silicone
  • 1 x XT60H Connecteurs
  • 2 x 35V 680uF Condensateurs (Recommendé pour les setups 6S)
  • 1 x Manuel
Fiche technique
Type4in1
Taille30x30
Ampérage45A
