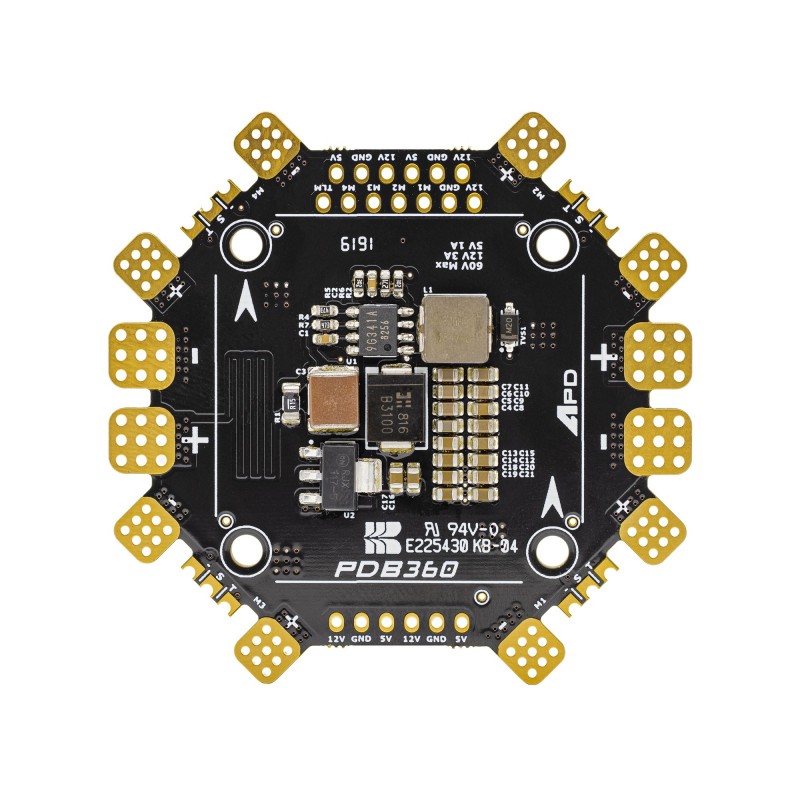

APD - PDB360[X] - 8S 34V 360A
Accessoires associés
Caractéristiques techniques
L'APD PDB360 est conçu pour une utilisation à haut voltage. Il se compose de 8 couches de cuivre lourd pour soutenir une demande de courant maximale tout en dissipant la chaleur.
Cette PDB peut supporter jusqu'à 90A en continu sur chaque branche. Il comprend également des régulateurs 12V 1Amp et 5V 1Amp avec une entrée maximale de 8S (34V).
Les lignes de signal et de télémétrie sont prises en sandwich entre les couches négatives (GND) pour les protéger du bruit de commutation à des niveaux de puissance élevés.
De plus, cette PDB propose des plots d'alimentation principale à double face qui peuvent être soudés ou boulonnés. Elle permet également le montage du contrôleur de vol avec un espacement standard des trous de 30.5mm x 30.5mm. Les languettes de soudure s'étendent hors du PCB pour permettre un soulagement thermique et pour faciliter la soudure.
Fabriqué en fibre de verre diélectrique haute performance ISOLA 185HR pour supporter des hautes températures en continu.
Rassurez-vous, vos languettes de soudure ne lâcheront pas, même avec des charges à 360A !
Caractéristiques
- Alimentation: 4S-8S
- 8 Couches de cuivre 3oz à chaque ESC
- Régulateur 12V @ 1A
- Régulateur 5V @ 1A
- Protection contre les surintensités et les courts-circuits sur les régulateurs 5V et 12V
- Deux entrées d'alimentation principales, batterie modulaire
- Soulagement thermique sur toutes les languettes de soudure pour permettre une soudure plus facile
- 2.5mm d'épaisseur pour plus de solidité et de fiabilité
- 58mm x 58mm
- PCB évalué pour 180°C en continu
- Fibre de verre diélectrique ISOLA 185HR pour des performances thermiques maximales
- Conçu et fabriqué en Australie
